Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Διάμετρος: | μέχρι 78mm | Μήκος: | μέχρι 100mm |
---|---|---|---|
Ανοχή διαμέτρων: | +0/-0.05mm | Ανοχή μήκους: | +/--0.2mm |
προσανατολισμός: | 111 | Αναλογία εξάλειψης: | >35dB |
Ποιότητα επιφάνειας: | 10/5 | Επίστρωμα του AR: | <0> |
Υψηλό φως: | μαγνητο-οπτικά υλικά,Γρανάτης γαλλίου γαδολίνιου,Οπτικό κρύσταλλο γεννητριών TGG |

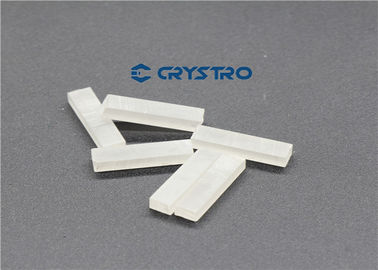

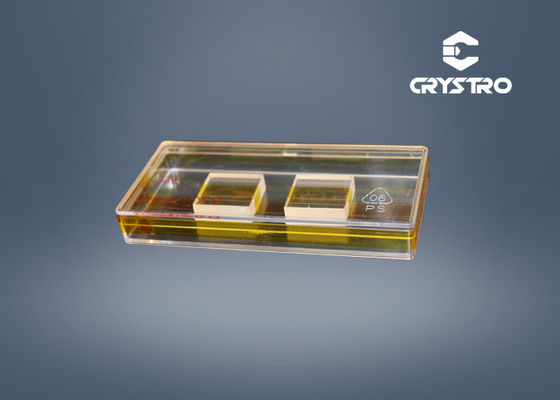

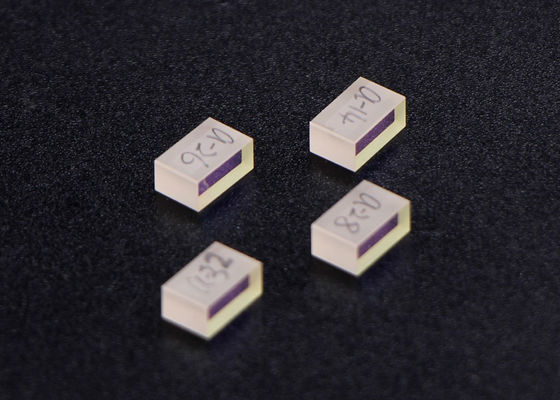

Οπτικός γρανάτης γαλλίου τέρβιου κρυστάλλου γεννητριών (TGG) για τις οπτικές συσκευές μονωτών
Ο γρανάτης γαλλίου τέρβιου (TGG) είναι το σωστό υλικό κρυστάλλου για τις συσκευές Farady. Το ratator Farady αποτελείται από μια ράβδο TGG που περιλαμβάνεται σε έναν ειδικό σχεδιασμένο μαγνήτη. Η πόλωση μιας ελαφριάς ακτίνας που περνά μέσω rotator κάνει την περιστροφή.
Ο οπτικός μονωτής είναι rotator του Faraday που τίθεται μεταξύ δύο κατάλληλα ευθυγραμμισμένων πολωτών που επιτρέπει σε μια ελαφριά ακτίνα για να περάσει μέσω μέσα μιας κατεύθυνσης μόνο. TGG έχει έναν συνδυασμό άριστων ιδιοτήτων όπως η μεγάλη σταθερή, χαμηλή ελαφριά απώλεια Verdet, η υψηλή θερμική αγωγιμότητα και το υψηλό ελαφρύ κατώτατο όριο ζημίας που τον κάνει ένα μοναδικό υλικό για τις συσκευές του Faraday ιδιαίτερα κατάλληλες για τα λέιζερ YAG και το Tj: τα συντονίσιμα λέιζερ σαπφείρου, τα λέιζερ δαχτυλιδιών και ο σπόρος ενέχυσαν τα λέιζερ.
Το μαγνητο-οπτικό κρύσταλλο TGG είναι ένα βέλτιστο υλικό για τις συσκευές του Faraday στη σειρά από 400nm-1100nm, αποκλείοντας 470-500nm. Rotator του Faraday αποτελείται από μια ράβδο TGG που περιλαμβάνεται μέσα σε έναν ειδικό σχεδιασμένο μαγνήτη. Η αίσθηση περιστροφής της πόλωσης μιας ελαφριάς ακτίνας που περνά μέσω rotator εξαρτάται μόνο από την κατεύθυνση του μαγνητικού πεδίου και όχι από την κατεύθυνση της διάδοσης της ελαφριάς ακτίνας.
Η κατεύθυνση της περιστροφής εξαρτάται μόνο από την κατεύθυνση του μαγνητικού πεδίου και όχι από την κατεύθυνση της διάδοσης της ελαφριάς ακτίνας. Ο οπτικός μονωτής αποτελείται από rotator 45 βαθμού που τίθεται μεταξύ δύο κατάλληλα παραταγμένων πολωτών που επιτρέπουν σε μια ελαφριά ακτίνα για να περάσουν μέσω μέσα μιας κατεύθυνσης μόνο. Με έναν συνδυασμό άριστων ιδιοτήτων, όπως η μεγάλη σταθερή, χαμηλή ελαφριά απώλεια verdet, η υψηλή θερμική αγωγιμότητα και το υψηλό ελαφρύ κατώτατο όριο ζημίας, TGG είναι το μοναδικό υλικό για τις συσκευές Farady. Χρησιμοποιείται ευρέως για τα λέιζερ YAG και το Tj: συντονίσιμα λέιζερ σαπφείρου, λέιζερ δαχτυλιδιών, κ.λπ.
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Rotator του Faraday
Οπτικός μονωτής.
Κύριες ιδιότητες:
Χημικός τύπος | Φυματίωση3GA5Ο12 |
Παράμετρος Lattic | a=12.355Å |
Μέθοδος αύξησης | Czochralski |
Πυκνότητα | 7.13g/cm3 |
Σκληρότητα Mohs | 8.0 |
Σημείο τήξης | 1725℃ |
Δείκτης διάθλασης | 1,954 σε 1064nm |
CRYSTRO παρέχετε το κρύσταλλο TGG:
Προσανατολισμός | [111] μέσα ±15 στο τόξο λ. |
Μπροστινή διαστρέβλωση κυμάτων | <1> |
Αναλογία εξάλειψης | >35dB |
Ανοχή διαμέτρων | +0.00mm/-0.05mm |
Ανοχή μήκους | +0.2mm/-0.2mm |
Chamfer | το 0.10mm@45 º |
Λειότητα | <1> |
Παραλληλισμός | < 30="" arc="" Seconds=""> |
Perpendicularity | < 5="" arc="" min=""> |
Ποιότητα επιφάνειας | 10/5 γρατσουνίστε/σκάψτε |
Επίστρωμα του AR | <0> |
Μεγάλες διαστάσεις των κρυστάλλων | 2.0--76 χιλ. στη διάμετρο |
