Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Τύπος: | Φραγμός TSAG | Διάμετρος: | 170mm |
---|---|---|---|
Σταθερά Verdet: | 48 radT-1m-1 σε 1064 NM | Απορρόφηση: | <3000 ppm/cm σε 1064 NM |
Αναλογία εξάλειψης: | μέχρι 35dB | Ποιότητα επιφάνειας: | 10-5 |
Επίστρωμα του AR: | <0> | Μπροστινή διαστρέβλωση κυμάτων: | <1> |
Υψηλό φως: | Γρανάτης γαλλίου γαδολίνιου,Υπόστρωμα GGG,Οπτικά κρύσταλλα φραγμών TSAG |
Κρύσταλλα TSAG για τη μεγάλη σταθερά Verdet μονωτών του Faraday από τα κρύσταλλα TGG
Περιγραφή:
Το κρύσταλλο TSAG Faraday είναι ένα ιδανικό μαγνητο-οπτικό κρύσταλλο, το οποίο χρησιμοποιείται κυρίως στη σειρά μήκους κύματος 400-1600 νανομέτρων, δηλαδή οι ορατές και υπέρυθρες ζώνες. TSAG είναι ένα αναπόφευκτο κρύσταλλο για τη επόμενη γενιά των υψηλής ισχύος λέιζερ λόγω των πλεονεκτημάτων υψηλών σταθερών, καλών θερμικών και μηχανικών ιδιοτήτων του. Έναντι TGG, το Verdet σταθερό σε 1064 NM TSAG είναι 20% υψηλότερο και η απορρόφηση είναι 30% χαμηλότερη. Πρόσφατα, οι οπτικές και ιδιότητες σπινθηροβολήματος του κρυστάλλου TSAG (Tb3Sc2Al3O12) ερευνήθηκαν, και ικανότητες που χρησιμοποιούνται όπως μια οθόνη scintillator καταδείχθηκε.
Χαρακτηριστικά γνωρίσματα:
Μεγάλη σταθερά Verdet (48 radT-1m-1 σε 1064 NM), για 20% υψηλότερο από αυτό TGG
Χαμηλή απορρόφηση (<3000 ppm/cm σε 1064 NM), για 30% λιγότερο από αυτό TGG
Υψηλή δύναμη υποχωρητική
Χαμηλό θερμικά-προκληθε'ν birefringence
Καθιστώντας το μονωτή μικρό.
Εφαρμογές:
Μονωτής του Faraday βασισμένος στο κρύσταλλο TSAG για τα λέιζερ υψηλής δύναμης
Εφαρμογές απεικόνισης: Ιδιότητες σπινθηροβολήματος του κρυστάλλου TSAG για τις εφαρμογές απεικόνισης
Κύριες ιδιότητες:
Σειρά μετάδοσης (όγκος/χωρίς επίστρωση) | 400-1600nm |
Δομή κρυστάλλου | Κυβική, διαστημική ομάδα Ia3d |
Χημικός τύπος | Tb3Sc2Al3O12 |
Παράμετρος δικτυωτού πλέγματος | a=12.3Å |

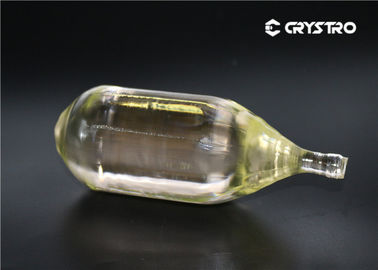

Μέθοδος αύξησης | Czochralski |
Πυκνότητα | 5.91g/cm3 |
Σημείο τήξης | 1970℃±10℃ |

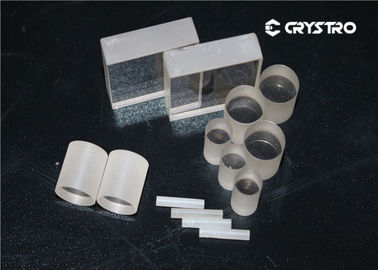

CRYSTRO κρύσταλλο ανεφοδιασμού TGG με:
Προσανατολισμός | ±15 ′ |
Διαστρέβλωση κυματομορφής | <λ/8 |
Αναλογία εξάλειψης | >30dB |
Ανοχή διαμέτρων | +/--0.05mm |
Ανοχή μήκους | +/--0.1mm |
Chamfer | 0.1mm @ 45° |
Λειότητα | <λ/10 σε 633nm |
Παραλληλισμός | <3 ′ |
Perpendicularity | <5 ′ |
Ποιότητα επιφάνειας | 10/5 |
Επίστρωμα του AR | <0.3% @ 1064nm |
