| Υλικό: | Niobate λίθιου (LiNbO3) γκοφρέτα υποστρωμάτων κρυστάλλου | Πυκνότητα: | 4.64g/cm3 |
|---|---|---|---|
| Σειρά διαφάνειας: | 420-5200nm | Συντελεστής απορρόφησης: | ~0.1%/cm @1064nm |
| Διαθλαστικοί δείκτες: | ne=2.156, no= το 2.232@1064nm | Ανοχή διάστασης: | ±0.05mm |

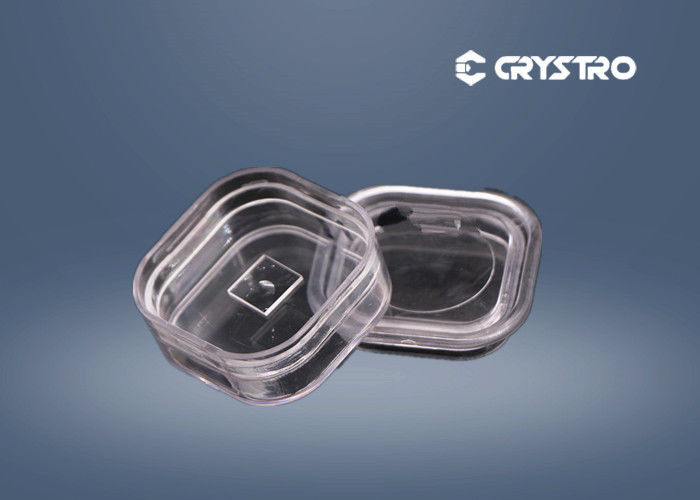

| Ανοχή γωνίας σφηνών: | ±0.1° | Συσκευασία: | μεμονωμένο εμπορευματοκιβώτιο για κάθε υπόστρωμα, που συσκευάζεται στην τσάντα που γεμίζουν με το αδ |
| Υψηλό φως: | γκοφρέτα 5200nm LiNbO3,οπτική Niobate λίθιου γκοφρέτα,5200nm Niobate λίθιου γκοφρέτα |
||

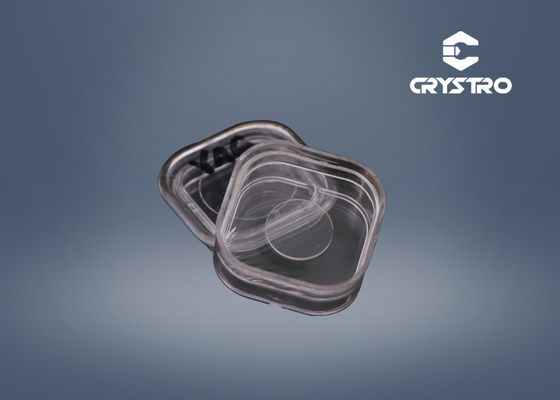

Niobate λίθιου (LiNbO3) γκοφρέτα υποστρωμάτων κρυστάλλου
LiNbO3 (niobate λίθιου, LN) το κρύσταλλο είναι ένα αρνητικό uniaxial κρύσταλλο και ένα από τα ο πιό λεπτομερώς χαρακτηρισμένα οπτικά υλικά.
Με τους μεγάλους ηλεκτροοπτικούς συντελεστές, το ευρύ οπτικό παράθυρο διαφάνειας, και τη διαθεσιμότητα υψηλών οπτικών ποιοτικών κρυστάλλων του, το κρύσταλλο LN (niobate λίθιου) είναι συχνά το υλικό της επιλογής για την οπτική διαμόρφωση και του q-διακόπτη στα near-infrared και υπέρυθρα μήκη κύματος. Για τους ηλεκτροοπτικούς διαμορφωτές (EOM) το κρύσταλλο μπορεί να κοπεί με μηδέν υπόλοιπο birefringence κατά μήκος της κατεύθυνσης της ελαφριάς διάδοσης ή την Χ-περικοπή με διαφορετικό από το μηδέν υπόλοιπο birefringence και το μεγιστοποιημένο αποτελεσματικό ηλεκτροοπτικό συντελεστή. Για τον q-διακόπτη το κρύσταλλο κόβεται χαρακτηριστικά με μηδέν υπόλοιπο birefringence και ένα ηλεκτρικό πεδίο εφαρμόζεται εγκάρσιος στην κατεύθυνση της ελαφριάς διάδοσης. Το πιεζοηλεκτρικό χτύπημα σε LN είναι ένα μειονέκτημα στην υψηλή επαναληπτική συχνότητα, αλλά μπορεί να υπερνικηθεί σε κάποιο βαθμό με τα κατάλληλα piezoelectrically μετριασμένα σχέδια.
Βασικές ιδιότητες LiNbO3
| Κρύσταλλο Sturucture | Τρίγωνη, διαστημική ομάδα R3c, ομάδα 3m σημείου |
| Σημείο τήξης | 1253℃ |
| Σκληρότητα Mohs | 5 |
| Πυκνότητα | 4.64g/cm3 |
| Υγροποίηση | Κανένας |
| Οπτική ομοιογένεια | ~5x10-5/cm |
| Σειρά διαφάνειας | 420-5200nm |
| Συντελεστής απορρόφησης | ~0.1%/cm @1064nm |
| Διαθλαστικοί δείκτες σε 1064nm | ΝΕ =2.146, κανένα = το 2.220@1300nm ΝΕ =2.156, κανένα = το 2.232@1064nm ΝΕ =2.203, κανένα = το 2.286@632.8nm |
| Συντελεστές θερμικής επέκτασης (σε 25℃) | το //a, 2.0x10-6/K το //a, 2.2x10-6/K |
| Συντελεστές θερμικής αγωγιμότητας | 38 W/m/K σε 25℃ |
| Θερμικοί οπτικοί συντελεστές | dno/dT =-0.874 Χ 10-6/Kκατά1.4μm dne/dT =39.073 Χ 10-6/Kκατά1.4μm |
| Οι εξισώσεις Sellmeier (λ σε μm) | κανένα 2=4.9048+0.11768/(λ2-0,04750)- ΝΕ 2=4.5820+0.099169/0.027169λ2(λ2-0,04443)-0.02195λ2 |
Χαρακτηριστικές προδιαγραφές:
| Προδιαγραφές | Boule | Γκοφρέτα | ||
| Διάμετρος | Φ3» | Φ4» | Φ3» | Φ4» |
| Μήκος ή πάχος (χιλ.) | ≤100 | ≤50 | 0.35-0.5 | |
| Προσανατολισμός | 127.86°Y, 64°Y, 135°Y, Χ, Υ, Ζ, και άλλο που κόβεται | |||
| Ref.Flat προσανατολισμός | Χ, Υ | |||
| Ref.Flat μήκος | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| Στίλβωση μπροστινής πλευράς | / | Ο καθρέφτης γυάλισε 5-15 Å | ||
| Περιτύλιξη πίσω πλευράς | / | 0.31.0μm | ||
| Λειότητα (μm) | / | ≤15 | ||
| Τόξο (μm) | / | ≤25 | ||
Το Crystro μπορεί να προσφέρει άλλες μέγεθος και προδιαγραφή των γκοφρετών κατόπιν αιτήματος.
Εφαρμογές:
LiNbO3Το κρύσταλλο χρησιμοποιείται ευρέως ως doublers συχνότητας για το μήκος κύματος > 1μm και οπτικοί παραμετρικοί ταλαντωτές (OPO) που αντλούνται σε 1064 NM καθώς επίσης και τις σχεδόν-φάση-ταιριαγμένες με συσκευές (QPM). Λόγω μεγάλοι των ηλεκτροοπτικών (EO) και ακουστικοοπτικοων συντελεστών (AO του), LiNbO3το κρύσταλλο είναι το δημοφιλέστερο υλικό για τα κύτταρα Pockel, τους q-διακόπτες και τους διαμορφωτές φάσης, το υπόστρωμα κυματοδηγού και τις γκοφρέτες ακουστικών κυμάτων επιφάνειας (ΠΡΙΟΝΙ), κ.λπ.
Το Crystro παρέχει:
LiNbO3σφήνεςπου χρησιμοποιούνταιγιατουςοπτικούςμονωτέςκαιτουςκυκλοφορητέςινών.
Αξιόπιστη παράδοση
Αυστηρός ποιοτικός έλεγχος
Τεχνική υποστήριξη
Πολύ ανταγωνιστικές τιμές
