Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Ενιαίο κρύσταλλο LN LiNbO3 | Κρύσταλλο Sturucture: | Τρίγωνη, διαστημική ομάδα R3c, ομάδα 3m σημείου |
|---|---|---|---|
| Σημείο τήξης: | 1253℃ | Σκληρότητα Mohs: | 5 |
| Πυκνότητα: | 4.64g/cm3 | Υγροποίηση: | Κανένας |
| Σειρά διαφάνειας: | 420-5200nm | Συντελεστής απορρόφησης: | ~0.1%/cm @1064nm |
| Διαθλαστικοί δείκτες: | ne=2.156, no= το 2.232@1064nm | Ανοχή διάστασης: | ±0.05mm |
| Ανοχή γωνίας σφηνών: | ±0.1° | Οπτικός προσανατολισμός άξονα: | ±0.5° |
| Λειότητα: | λ/4 @632.8nm | Ποιότητα επιφάνειας: | 20/10 |
| AR-επίστρωμα: | R<0.2% @1550nm±40nm | Διάμετρος: | μέχρι 4inch |
| Πάχος: | 0.5mm/1mm | Προέλευση: | Κίνα |
| Παράδοση: | 1-4 εβδομάδες | Αποστολή: | Εκφράστε, DHL.Fedex |
| Συσκευασία: | μεμονωμένο εμπορευματοκιβώτιο για κάθε υπόστρωμα, που συσκευάζεται στην τσάντα που γεμίζουν με το αδ | ||
| Υψηλό φως: | Niobate LiNbO3 λίθιου κρύσταλλο,Πιεζοηλεκτρικά κρύσταλλα επίδρασης LN LiNbO3,4inch πιεζοηλεκτρικά κρύσταλλα επίδρασης |
||

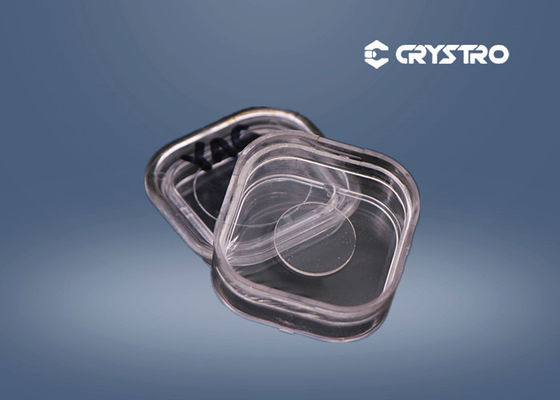

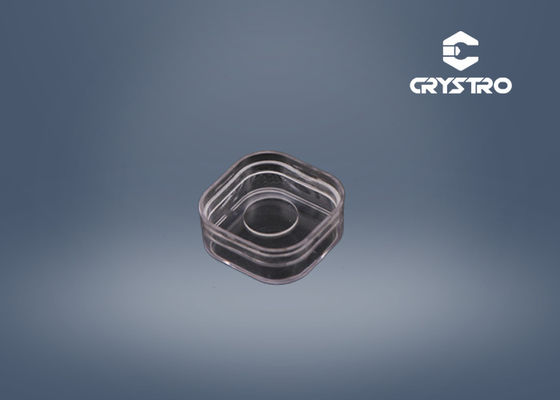

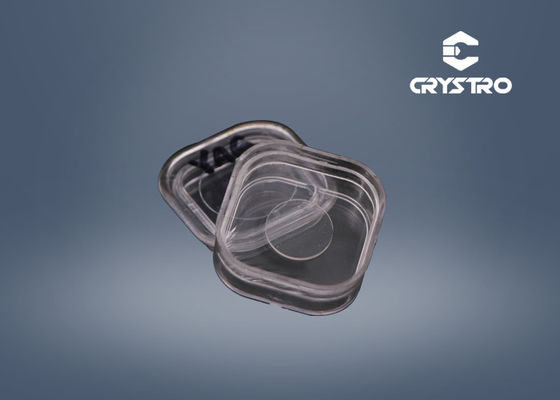

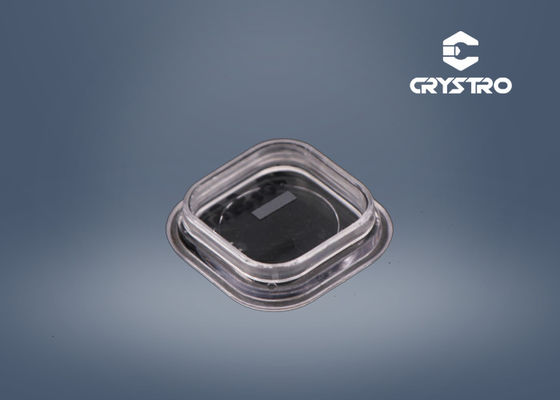

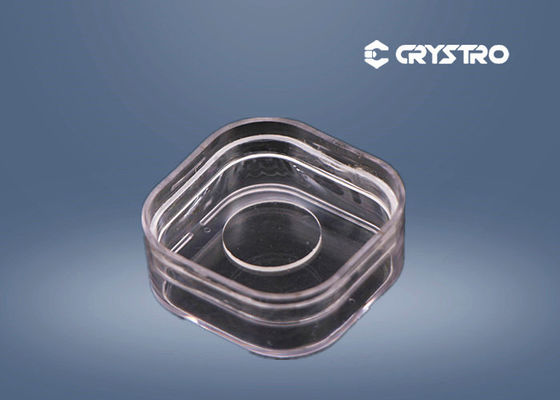

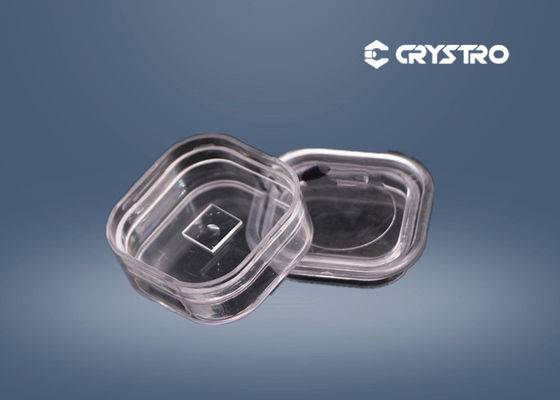

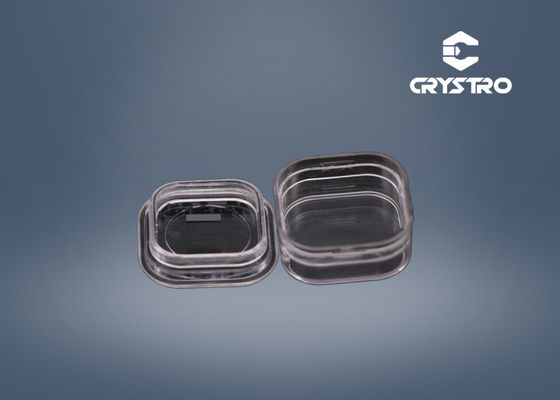

Niobate λίθιου - υλικό κρυστάλλου LiNbO3
Το LiNbO3 κρύσταλλο συνδυάζει το χαμηλότερο κόστος, τις καλές μηχανικές και σωματικές ιδιότητες καθώς επίσης και την υψηλή οπτική ομοιογένεια. Επομένως, LiNbO3 σφήνες έχει χρησιμοποιηθεί ευρέως στους μονωτές και τους κυκλοφορητές ινών.
LiNbO3 (niobate λίθιου, LN) το κρύσταλλο είναι ένα αρνητικό uniaxial κρύσταλλο και ένα από τα ο πιό λεπτομερώς χαρακτηρισμένα οπτικά υλικά. Με την ευρεία διαφάνειά της η σειρά στον ορατό και μέσος-και η άριστη χημική και μηχανική σταθερότητα, κρύσταλλο LN μπορεί να χρησιμοποιηθεί ως bifrengent υλικό για τις εφαρμογές στις υπέρυθρες ακτίνες.
Με τους μεγάλους ηλεκτροοπτικούς συντελεστές, το ευρύ οπτικό παράθυρο διαφάνειας, και τη διαθεσιμότητα υψηλών οπτικών ποιοτικών κρυστάλλων του, το κρύσταλλο LN (niobate λίθιου) είναι συχνά το υλικό της επιλογής για την οπτική διαμόρφωση και του q-διακόπτη στα near-infrared και υπέρυθρα μήκη κύματος. Για τους ηλεκτροοπτικούς διαμορφωτές (EOM) το κρύσταλλο μπορεί να κοπεί με μηδέν υπόλοιπο birefringence κατά μήκος της κατεύθυνσης της ελαφριάς διάδοσης ή την Χ-περικοπή με διαφορετικό από το μηδέν υπόλοιπο birefringence και το μεγιστοποιημένο αποτελεσματικό ηλεκτροοπτικό συντελεστή. Για τον q-διακόπτη το κρύσταλλο κόβεται χαρακτηριστικά με μηδέν υπόλοιπο birefringence και ένα ηλεκτρικό πεδίο εφαρμόζεται εγκάρσιος στην κατεύθυνση της ελαφριάς διάδοσης. Το πιεζοηλεκτρικό χτύπημα σε LN είναι ένα μειονέκτημα στην υψηλή επαναληπτική συχνότητα, αλλά μπορεί να υπερνικηθεί σε κάποιο βαθμό με τα κατάλληλα piezoelectrically μετριασμένα σχέδια.
Και καθαρό LN και MgO νάρκωσαν LN (MgO: LN) τα κρύσταλλα με τα χρυσά επιστρώματα στα δευτερεύοντα πρόσωπα για τα ηλεκτρόδια είναι διαθέσιμα
Το Crystro παρέχει:
Βασικές ιδιότητες LiNbO3
| Κρύσταλλο Sturucture | Τρίγωνη, διαστημική ομάδα R3c, ομάδα 3m σημείου |
| Σημείο τήξης | 1253℃ |
| Σκληρότητα Mohs | 5 |
| Πυκνότητα | 4.64g/cm3 |
| Υγροποίηση | Κανένας |
| Οπτική ομοιογένεια | ~5x10-5/cm |
| Σειρά διαφάνειας | 420-5200nm |
| Συντελεστής απορρόφησης | ~0.1%/cm @1064nm |
| Διαθλαστικοί δείκτες σε 1064nm | ΝΕ =2.146, κανένα = το 2.220@1300nm ΝΕ =2.156, κανένα = το 2.232@1064nm ΝΕ =2.203, κανένα = το 2.286@632.8nm |
| Συντελεστές θερμικής επέκτασης (σε 25℃) | το //a, 2.0x10-6/K το //a, 2.2x10-6/K |
| Συντελεστές θερμικής αγωγιμότητας | 38 W/m/K σε 25℃ |
| Θερμικοί οπτικοί συντελεστές | dno/dT =-0.874 Χ 10-6/Kκατά1.4μm dne/dT =39.073 Χ 10-6/Kκατά1.4μm |
| Οι εξισώσεις Sellmeier (λ σε μm) | κανένα 2=4.9048+0.11768/(λ2-0,04750)- ΝΕ 2=4.5820+0.099169/0.027169λ2(λ2-0,04443)-0.02195λ2 |
Προδιαγραφές LiNbO3 σφήνες
| Άνοιγμα | 1.0 x1.0 χιλ.2 έως 4 X 4 χιλ.2 |
| Ανοχή διάστασης | ±0.05mm |
| Ανοχή γωνίας σφηνών | ±0.1° |
| Οπτικός προσανατολισμός άξονα | ±0.5° |
| Λειότητα | λ/4 @632.8nm |
| Ποιότητα επιφάνειας | 20-10 |
| AR-επίστρωμα | R<0.2% @1550nm±40nm |
| Τυποποιημένο μέγεθος | 1.25mmx1.25mmx0.5mm με 13º ή 15º τη σφήνα, phi=22.5º |
Σημείωση: Άλλα μεγέθη και επιστρώματα είναι διαθέσιμα κατόπιν αιτήματος.
Μη γραμμικές οπτικές ιδιότητες:
| Συντελεστές NLO | δ33 = 34,4 pm/V δ31 = δ15 = 5,95 pm/V δ22 = 3,07 pm/V |
|
| Αποτελεσματικοί συντελεστές NLO | σίγουρα =5.7 pm/V για τη συχνότητα που διπλασιάζει 1300 NM σίγουρα =5.3 pm/V για OPO που αντλείται σε 1064 NM σίγουρα =17.6 pm/V για την σχεδόν-φάση-ταιριαγμένη με δομή. |
|
| Ηλεκτροοπτικοί συντελεστές | γT33 = 32 pm/V, γs33 = 31 pm/V, γT31 = 10 pm/V, γs31 = 8,6 pm/V, γT22 = 6,8 pm/V, γs22 = 3,4 pm/V, |
|
| Κατώτατο όριο ζημίας Photorefractive | 50 MW/cm2(10 NS, 1064 NM) | |
| Κατώτατο όριο ζημίας επιφάνειας | 300 MW/cm2(10 NS, 1064 NM) |
|
Προδιαγραφές των τμημάτων LN EO:
| Διαστρέβλωση κυματομορφής: | Λιγότερο από λ/8 @ 633 NM |
| Ανοχή διάστασης: | (W+/-0.1 χιλ.) Χ (H+/-0.1 χιλ.) Χ (L+0.5/-0.1 χιλ.) |
| Σαφές άνοιγμα: | > 90% κεντρική περιοχή |
| Λειότητα: | λ/8 @ 633 NM |
| Ποιότητα επιφάνειας: | Η γρατσουνιά/σκάβει το 10/5 ανά mil-ο-13830A |
| Παραλληλισμός: | καλύτερα από 20 δευτερόλεπτα τόξων |
| Perpendicularity: | 5 πρακτικά τόξων |
| Ανοχή γωνίας: | Δθ < 0="">ο, Δφ < 0="">ο |
Το LiNbO3 επίσης ευρέως χρησιμοποιείται ως ηλεκτροοπτικοί διαμορφωτές και ο-διακόπτες για το ND: YAG, ND: YLF και Tj: Λέιζερ σαπφείρου καθώς επίσης και διαμορφωτές για τις οπτικές ίνες. Ο ακόλουθος πίνακας απαριθμεί τις προδιαγραφές ενός χαρακτηριστικού LiNbO3 κρύσταλλο που χρησιμοποιείται ως q-διακόπτης με την εγκάρσια διαμόρφωση EO. Το φως διαδίδει στον ζ-άξονα. Οι ηλεκτροοπτικοί συντελεστές LiNbO3 είναι: ρ33=32pm/V, ρ31=10pm/V, ρ22=6,8pm/Vσεχαμηλής συχνότηταςκαιρ33=31pm/V, ρ31=8,6pm/V, ρ22=3,4pm/Vστηνυψηλήηλεκτρικήσυχνότητα. Ητάσηημικυμάτων: Vπ =λd/no3γc1, γc = (ne/no) 3γ33-γ13.
LiNbO3 προδιαγραφές q-διακοπτών
| Μέγεθος | 9 X 9 X25 χιλ.3 ή 4 X 4 X 15 χιλ.3 |
| Άλλο μέγεθος είναι διαθέσιμο κατόπιν αιτήματος | |
| Ανοχή του μεγέθους | Ζ-άξονας: ± 0.2mm |
| Χ-άξονας και Υ-άξονας: ± 0.1mm | |
| Chanfer | λιγότερο από 0,5 χιλ. |
| Ακρίβεια του προσανατολισμού | Ζ-άξονας: < ±5 ′, Χ-άξονας και Υ-άξονας: < ±10 ′ |
| Παραλληλισμός | <20 ′ ′ |
| Τελειώστε | η 10/5 γρατσουνιά/σκάβει |
| Λειότητα | λ/8 σε 633nm |
| AR-επίστρωμα | R<0.2% @1064nm |
| Ηλεκτρόδια | Χρυσός/χρώμιο που καλύπτεται στα Χ-πρόσωπα |
| Διαστρέβλωση κυματομορφής | <λ/4 @633nm |
| Αναλογία εξάλειψης | >400:1 @633nm, ακτίνα φ 6mm |

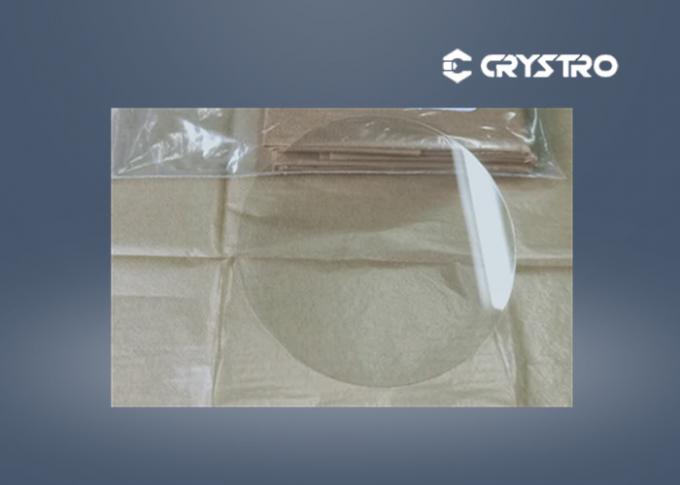

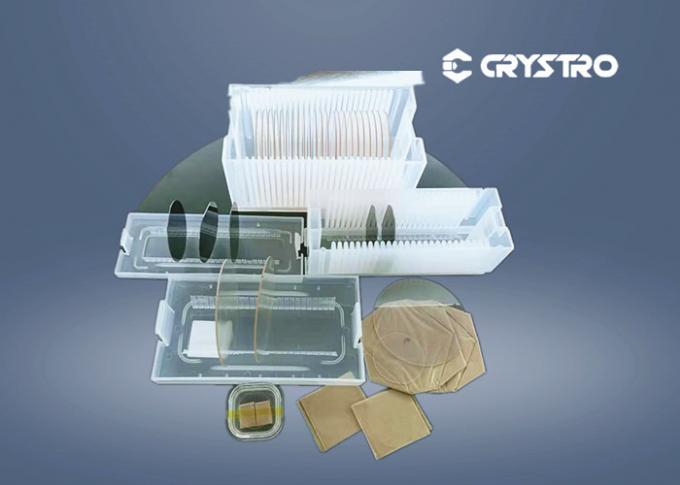

Το LiNbO3 είναι επίσης ένα καλό ακουστικοοπτικό κρύσταλλο και χρησιμοποιημένος για τους διαμορφωτές γκοφρετών ακουστικών κυμάτων επιφάνειας (ΠΡΙΟΝΙ) και AO. Το Crystro παρέχει τον ακουστικό βαθμό LiNbO (ΠΡΙΟΝΙΩΝ)3 κρύσταλλα στις γκοφρέτες, την όπως-περικοπή boules, τα τελειωμένα συστατικά και κατασκευασμένα τα συνήθεια στοιχεία.
Χαρακτηριστικές ιδιότητες ΠΡΙΟΝΙΩΝ
| Τύπος περικοπών | ΠΡΙΟΝΙ Ταχύτητα Εναντίον (m/s) | Ηλεκτρομηχανικός Παράγοντας Κ2s συζεύξεων (%) | Θερμοκρασία Συντελεστής Ταχύτητα TCV (10-6/℃) | Θερμοκρασία Συντελεστής Καθυστέρηση TCD (10-6/℃) |
| 127.86 ° Υ-Χ | 3970 | 5.5 | -60 | 78 |
| Υ-Χ | 3485 | 4.3 | -85 | 95 |
Χαρακτηριστικές προδιαγραφές
| Προδιαγραφές | Boule | Γκοφρέτα | ||
| Διάμετρος | Φ3» | Φ4» | Φ3» | Φ4» |
| Μήκος ή πάχος (χιλ.) | ≤100 | ≤50 | 0.35-0.5 | |
| Προσανατολισμός | 127.86°Y, 64°Y, 135°Y, Χ, Υ, Ζ, και άλλο που κόβεται | |||
| Ref.Flat προσανατολισμός | Χ, Υ | |||
| Ref.Flat μήκος | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| Στίλβωση μπροστινής πλευράς | / | Ο καθρέφτης γυάλισε 5-15 Å | ||
| Περιτύλιξη πίσω πλευράς | / | 0.31.0μm | ||
| Λειότητα (μm) | / | ≤15 | ||
| Τόξο (μm) | / | ≤25 | ||
Το Crystro μπορεί να προσφέρει άλλες μέγεθος και προδιαγραφή των γκοφρετών κατόπιν αιτήματος.
| Δομή κρυστάλλου | Τρίγωνη, διαστημική ομάδα R3C, ομάδα 3m σημείου |
| Παράμετροι κυττάρων | a=5.148 Å, c=13.863 Å |
| Σημείο τήξης | 1253οΓ |
| Θερμοκρασία κιουριού | 1140οΓ |
| Σκληρότητα Mohs | 5 |
| Πυκνότητα: | 4.64 g/cm3 |
| Υγροποίηση | Κανένας |
| Οπτική ομοιογένεια | ~ 5x10-5 το /cm |
| Σειρά διαφάνειας | 420 -- 5200 NM |
| Συντελεστής απορρόφησης | ~0.1%/cm @ 1064 NM |
| Διαθλαστικοί δείκτες σε 1064nm (Καθαρό LN) |
ne= 2,146, κανένα = 2,220 @ 1300 NM ΝΕ = 2,156, κανένας = 2,232 @ 1064 NM ΝΕ = 2,203, κανένας = 2,286 @ 632,8 NM |
| Συντελεστής θερμικής επέκτασης (@ 25οΓ) |
το //a, 2.0x10-6το /K |
| το //c, 16.7x10-6το /K | |
| Συντελεστής θερμικής αγωγιμότητας: | 38 W/m/K σε 250 οΓ |
| Θερμικός οπτικός συντελεστής | dno/dT=-0.874x10-6το /K σε 1,4 µm dne/dT=39.073x10-6το /K σε 1,4 µm |
| Οι εξισώσεις Sellmeier (καθαρό LN)) (λ σε µm) |
αριθ.2= 4.9048+0.11768/(λ2-0.04750)- 0.027169λ2 ΝΕ2= 4.5820+0.099169/(λ2-0.04443)- 0.021950λ2 |
Ναρκωμένο MgO LiNbO3(MgO: LN) έχει τις παρόμοιες γραμμικές οπτικές ιδιότητες σε καθαρό LiNbO3, αλλά το photorefractive κατώτατο όριο ζημίας είναι πολύ υψηλότερο.
