| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | Ειδικότερα: |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 4-5 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

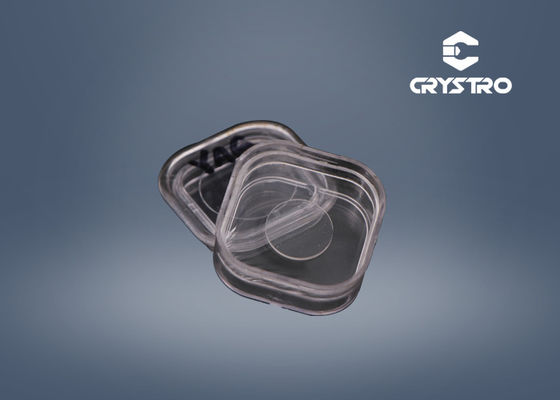

Ηλεκτρονική συσκευή Κρυστάλλιο Νιοβατικό Λιθίου Κρυστάλλοι LINBO3
Το κρύσταλλο LiNbO3 (νιοβατικό λιθίου, LN) είναιένα αρνητικό μονοάξιο κρύσταλλο και ένα από τα πιο λεπτομερώς χαρακτηρισμένα οπτικά υλικά.Με το ευρύ εύρος διαφάνειας του στο ορατό και το μεσαίο υπέρυθρο και την εξαιρετική χημική και μηχανική σταθερότητα, ο κρυστάλλος LN μπορεί να χρησιμοποιηθεί ως διπλό υλικό για εφαρμογές σε υπέρυθρα.
Με τομεγάλοι ηλεκτρο-οπτικοί συντελεστές, ευρύ παράθυρο οπτικής διαφάνειας και διαθεσιμότητα κρυστάλλων υψηλής οπτικής ποιότητας,Το κρύσταλλο LN (νιοβατικό λίθιο) είναι συχνά το υλικό επιλογής για οπτική διαμόρφωση και Q-switch στα κοντινά υπέρυθρα και υπέρυθρα μήκη κύματοςΓια τους ηλεκτρο-οπτικούς διαμορφωτές (EOM), ο κρύσταλλος μπορεί να είναι z-cut.με μηδενική υπολειμματική διπλή αμβλυσματικότητα κατά μήκος της κατεύθυνσης διάδοσης του φωτός ή με διαχωρισμό με ακτινοβολία με μηδενική υπολειμματική διπλή αμβλυσματικότητα και με τον μέγιστο αποτελεσματικό ηλεκτρο-οπτικό συντελεστή.Για το Q-switch ο κρύσταλλος είναι συνήθως z-cut με μηδενική υπολειμματική διπλή αμβλύση και ένα ηλεκτρικό πεδίο εφαρμόζεται εγκάρσια προς την κατεύθυνση της διάδοσης του φωτός.Το πιεζοηλεκτρικό δαχτυλίδι στο LN είναι μειονέκτημα σε υψηλή συχνότητα επανάληψης, αλλά μπορεί να ξεπεραστεί σε κάποιο βαθμό με κατάλληλα πιεζοηλεκτρικά θλιμμένα σχέδια.
Βασικές ιδιότητες του LiNbO3
| Κρυστάλλινη δομή | Τριγωνική, ομάδα διαστήματος R3c, ομάδα σημείων 3m |
| Σημείο τήξης | 1253°C |
| Σκληρότητα Mohs | 5 |
| Σφιχτότητα | 40,64 g/cm3 |
| Απολαυστικότητα | Κανένα |
| Οπτική ομοιογένεια | ~ 5x10- 5/cm |
| Πεδίο διαφάνειας | 420-5200nm |
| Συντελεστής απορρόφησης | ~ 0,1%/cm @1064nm |
| Δείκτες διάθλασης σε 1064 nm | nε=2.146, no= 2,220@1300nm nε=2.156, no=2,232@1064nm nε=2.203, no=2,286@632,8nm |
| Συντελεστές θερμικής διαστολής (σε 25°C) | Α,2.0x10-6- Κ.Α.2.2x10-6/K |
| Συντελεστές θερμικής αγωγής | 38 W/m/K σε θερμοκρασία 25°C |
| Θερμικοί οπτικοί συντελεστές | ΔΝo/dT=-0,874 x 10-6/K σε 1,4 μm dnε/dT=39.073 x 10-6/K σε 1,4 μm |
| Οι εξισώσεις Sellmeier (λ σε μm) | no2=4,9048+0,11768/(λ2-0.04750) -0.027169λ2nε2=4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
|
|
| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | Ειδικότερα: |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |

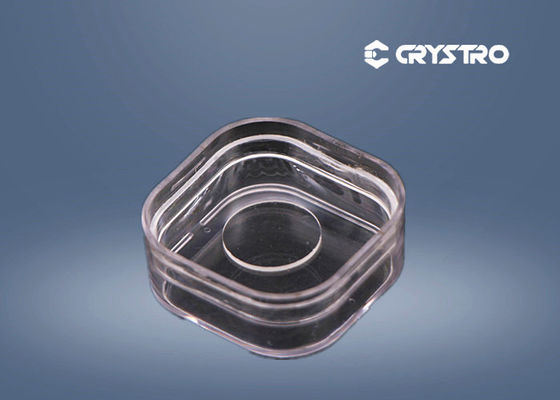

| Πληροφορίες συσκευασίας: | Διαφανές καθαρό κιβώτιο |
