| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | Επικαιροποίηση |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 2-5 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

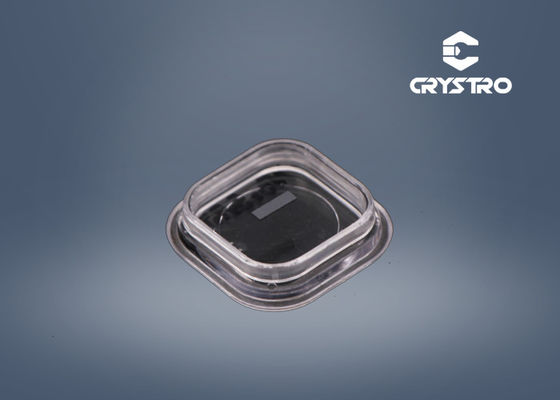

Πιεζοηλεκτρικός κρύσταλλος νιοβάτης λιθίου LN LiNbO3
Το κρύσταλλο νιοβατικού λιθίου (LN, LiNbO3) είναι σημαντικό υλικό για οπτικούς κυματοδηγούς, κινητά τηλέφωνα, πιεζοηλεκτρικούς αισθητήρες,Οπτικοί διαμορφωτές και διάφορες άλλες γραμμικές και μη γραμμικές οπτικές εφαρμογέςΠολλές τεχνολογίες βασίζονται σε αυτό το υλικό, το οποίο έχει μοναδικές πιεζοηλεκτρικές, οπτικές και φωτοελαστικές ιδιότητες, ενώ παρουσιάζει μηχανική και χημική σταθερότητα.Ο συνδυασμός εξαιρετικών ηλεκτρο-οπτικών, ηχητικά-οπτικά και μη γραμμικά οπτικά χαρακτηριστικά καθιστούν ένα ελκυστικό υλικό υποδοχής για εφαρμογή στην ολοκληρωμένη οπτική
Με τομεγάλοι ηλεκτρο-οπτικοί συντελεστές, ευρύ παράθυρο οπτικής διαφάνειας και διαθεσιμότητα κρυστάλλων υψηλής οπτικής ποιότητας,Το κρύσταλλο LN (νιοβατικό λίθιο) είναι συχνά το υλικό επιλογής για οπτική διαμόρφωση και Q-switch στα κοντινά υπέρυθρα και υπέρυθρα μήκη κύματος.
Μη γραμμικές οπτικές ιδιότητες:
| Συντελεστές NLO | d33= 34,4 pm/V d31= δ15= 5,95 pm/V d22= 3:07 μ.μ. / Β |
|
| Αποτελεσματικοί συντελεστές NLO | dεφ= 5,7 pm/V για διπλασιασμό συχνότητας 1300 nm· dεφ= 5,3 pm/V για OPO που αντλείται σε 1064 nm· dεφ= 17,6 pm/V για δομή που ταιριάζει σχεδόν με τη φάση. |
|
| Ηλεκτρο-οπτικοί συντελεστές | ΓΤ33= 32 pm/V, γs33= 31 pm/V, ΓΤ31= 10 pm/V, γs31= 8,6 pm/V, ΓΤ22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| Οριακό όριο φωτοαποθλαστικής βλάβης | 50 MW/cm2(10 ns, 1064 nm) | |
| Οριακό όριο ζημιών επιφάνειας | 300 MW/cm2(10 ns, 1064 nm) |
|
Προδιαγραφές των εξαρτημάτων LN EO:
| Διαστρέβλωση κύματος: | Λιγότερο από λ/8 @ 633 nm |
| Διάσταση ανοχής: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Ανοιχτό άνοιγμα: | > 90% κεντρική περιοχή |
| Πλατεία: | λ/8 @ 633 nm |
| Ποιότητα επιφάνειας: | Σπατάλη/σκαφή 10/5 ανά MIL-O-13830A |
| Παράλληλος: | Καλύτερα από 20 τόξα δευτερολέπτων |
| Διορθωτικότητα: | 5 λεπτά τόξου |
| Ανεπάρκεια γωνίας: | Δθ < 0.5oΔφ < 0.5o |
Τα Πλεονεκτήματά Μας:
| Υψηλή σταθερότητα |
| Μεγάλη εμβέλεια μετάδοσης |
| μοναδικές ηλεκτρο-οπτικές, πιεζοηλεκτρικές και μη γραμμικές ιδιότητες |
| εξαιρετική μηχανική και χημική σταθερότητα |
|
χαμηλή απώλεια απορρόφησης, < 0,1 %/cm @ 1064 nm |
Βίντεο
Βίντεο
Βίντεο
|
|
| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | Επικαιροποίηση |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |

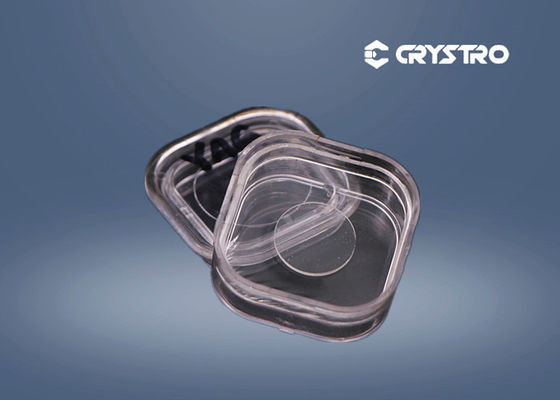

| Πληροφορίες συσκευασίας: | Διαφανές καθαρό κιβώτιο |
