| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | Ειδικότερα: |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 1-4 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

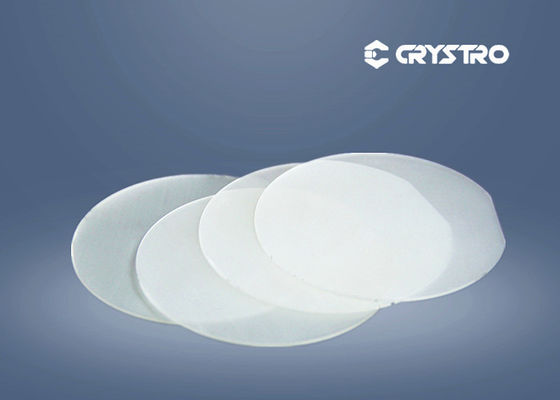

Νιοβατικό λιθίου LiNbO3 LN μονοκρυσταλλικό υπόστρωμα για πυροηλεκτρική ενέργεια
Το κρύσταλλο LiNbO3 (νιοβατικό λιθίου, LN) είναιένα αρνητικό μονοάξιο κρύσταλλο και ένα από τα πιο λεπτομερώς χαρακτηρισμένα οπτικά υλικά.Με το ευρύ εύρος διαφάνειας του στο ορατό και το μεσαίο υπέρυθρο και την εξαιρετική χημική και μηχανική σταθερότητα, ο κρυστάλλος LN μπορεί να χρησιμοποιηθεί ως διπλό υλικό για εφαρμογές σε υπέρυθρα.
Με τομεγάλοι ηλεκτρο-οπτικοί συντελεστές, ευρύ παράθυρο οπτικής διαφάνειας και διαθεσιμότητα κρυστάλλων υψηλής οπτικής ποιότητας,Το κρύσταλλο LN (νιοβατικό λίθιο) είναι συχνά το υλικό επιλογής για οπτική διαμόρφωση και Q-switch στα κοντινά υπέρυθρα και υπέρυθρα μήκη κύματοςΓια τους ηλεκτρο-οπτικούς διαμορφωτές (EOM), ο κρύσταλλος μπορεί να είναι z-cut.με μηδενική υπολειμματική διπλή αμβλυσματικότητα κατά μήκος της κατεύθυνσης διάδοσης του φωτός ή με διαχωρισμό με ακτινοβολία με μηδενική υπολειμματική διπλή αμβλυσματικότητα και με τον μέγιστο αποτελεσματικό ηλεκτρο-οπτικό συντελεστή.Για το Q-switch ο κρύσταλλος είναι συνήθως z-cut με μηδενική υπολειμματική διπλή αμβλύση και ένα ηλεκτρικό πεδίο εφαρμόζεται εγκάρσια προς την κατεύθυνση της διάδοσης του φωτός.Το πιεζοηλεκτρικό δαχτυλίδι στο LN είναι μειονέκτημα σε υψηλή συχνότητα επανάληψης, αλλά μπορεί να ξεπεραστεί σε κάποιο βαθμό με κατάλληλα πιεζοηλεκτρικά θλιμμένα σχέδια.
Το Crystro παρέχει:
ΛΙΝΒΟ3είναι επίσης ένας καλός ακουστικό-οπτικός κρύσταλλος και χρησιμοποιείται για επιφανειακό ακουστικό κύμα (SAW) πλακίδας και A-O διαμορφωτές.3Κρυστάλλοι σε πλακίδια, σφαιρίδια, τελικά εξαρτήματα και εξαρτήματα κατασκευασμένα για ειδικούς σκοπούς.
Βασικές ιδιότητες του LiNbO3:
| Κρυστάλλινη δομή | Τριγωνική, ομάδα διαστήματος R3c, ομάδα σημείων 3m |
| Σημείο τήξης | 1253°C |
| Σκληρότητα Mohs | 5 |
| Σφιχτότητα | 40,64 g/cm3 |
| Απολαυστικότητα | Κανένα |
| Οπτική ομοιογένεια | ~ 5x10- 5/cm |
| Πεδίο διαφάνειας | 420-5200nm |
| Συντελεστής απορρόφησης | ~ 0,1%/cm @1064nm |
| Δείκτες διάθλασης σε 1064 nm | nε=2.146, no= 2,220@1300nm nε=2.156, no=2,232@1064nm nε=2.203, no=2,286@632,8nm |
| Συντελεστές θερμικής διαστολής (σε 25°C) | Α,2.0x10-6- Κ.Α.2.2x10-6/K |
| Συντελεστές θερμικής αγωγής | 38 W/m/K σε θερμοκρασία 25°C |
| Θερμικοί οπτικοί συντελεστές | ΔΝo/dT=-0,874 x 10-6/K σε 1,4 μm dnε/dT=39.073 x 10-6/K σε 1,4 μm |
| Οι εξισώσεις Sellmeier (λ σε μm) | no2=4,9048+0,11768/(λ2-0.04750) -0.027169λ2nε2=4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Τυπικές ιδιότητες SAW
| Τύπος κοπής | SAW Ταχύτητα Vσ(m/s) | Ηλεκτρομηχανικός συντελεστής ζεύξης K2σ(%) | Συντελεστής θερμοκρασίας της ταχύτητας TCV (10-6/°C) | Συντελεστής θερμοκρασίας καθυστέρησης TCD (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Τυπικές προδιαγραφές
| Προδιαγραφές | Μπουλέ | Σφραγίδες | ||
| Διάμετρος | Φ3' | Φ4" | Φ3' | Φ4" |
| Μέγεθος ή πάχος (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Προσανατολισμός | 127.86°Y,64°Y,135°Y,X,Y,Z, και άλλες διακοπές | |||
| Αναφορά.Καθαρός προσανατολισμός | X,Y | |||
| Σημείωση.Κοντό μήκος | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Προσωρινή γυαλιστερότητα | / | Γυαλισμένος καθρέφτης 5-15 Å | ||
| Πίσω πλάγια λαπ | / | 00,3-1,0 μm | ||
| Πλανότητα (μm) | / | ≤ 15 | ||
| Πύργος (μm) | / | ≤ 25 | ||
