| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | CR211011-03 |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 4-5 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

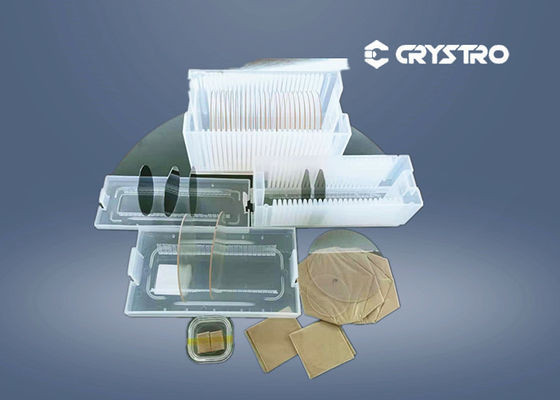

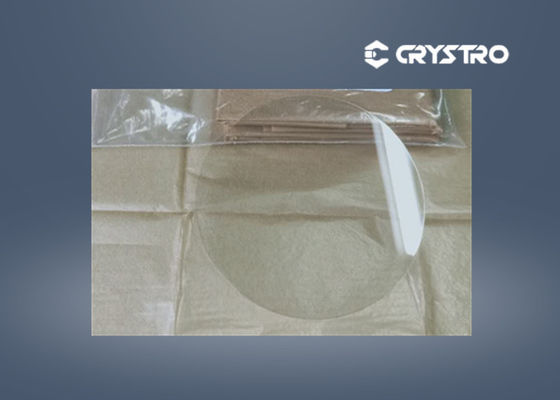

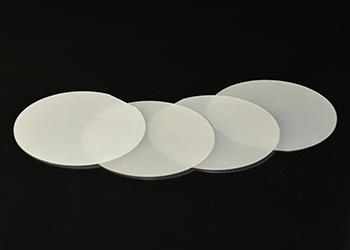

LiNbO3 Wafers X-cut 0,5 mm πάχος Κρυστάλλιο νιοβατικού λιθίου
Κρυστάλλος νιοβίου λιθίου (LN) LiNbO3 χρησιμοποιείται ευρέως σε φίλτρο SAW, οπτικό οδηγό κυμάτων, διαμορφωτή φωτοηλεκτρικής ενέργειας,μετατροπέας πολλαπλασιασμού συχνοτήτων και αποθήκευσης πληροφοριών ως λειτουργικός κρύσταλλος με εξαιρετικά φυσικά χαρακτηριστικά κατά της υψηλής θερμοκρασίας και του καρκίνου.
Έχει σταθερές μηχανικές επιδόσεις και θα εμφανίζεται διαφορετικό ειδικό χαρακτηριστικό μετά από διαφορετική ντόπιση.
ΛΙΝΒΟ3Το κρυστάλλιο συνδυάζει χαμηλό κόστος, καλές μηχανικές και φυσικές ιδιότητες καθώς και υψηλή οπτική ομοιογένεια.3οι σχισμές χρησιμοποιούνται ευρέως σε απομονωτές ινών και κυκλωτές.
Οι πιθανές εφαρμογές:
Βασικές ιδιότητες του LiNbO3
| Κρυστάλλινη δομή | Τριγωνική, ομάδα διαστήματος R3c, ομάδα σημείων 3m |
| Σημείο τήξης | 1253°C |
| Σκληρότητα Mohs | 5 |
| Σφιχτότητα | 40,64 g/cm3 |
| Απολαυστικότητα | Κανένα |
| Οπτική ομοιογένεια | ~ 5x10- 5/cm |
| Πεδίο διαφάνειας | 420-5200nm |
| Συντελεστής απορρόφησης | ~ 0,1%/cm @1064nm |
| Δείκτες διάθλασης σε 1064 nm | nε=2.146, no= 2,220@1300nm nε=2.156, no=2,232@1064nm nε=2.203, no=2,286@632,8nm |
| Συντελεστές θερμικής διαστολής (σε 25°C) | Α,2.0x10-6- Κ.Α.2.2x10-6/K |
| Συντελεστές θερμικής αγωγής | 38 W/m/K σε θερμοκρασία 25°C |
| Θερμικοί οπτικοί συντελεστές | ΔΝo/dT=-0,874 x 10-6/K σε 1,4 μm dnε/dT=39.073 x 10-6/K σε 1,4 μm |
| Οι εξισώσεις Sellmeier (λ σε μm) | no2=4,9048+0,11768/(λ2-0.04750) -0.027169λ2nε2=4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Προδιαγραφές του LiNbO3σφήκες
| Ανοιχτότητα | 10,0 x 1,0 mm2σε 4 x 4 mm2 |
| Ανεκτικότητα διαστάσεων | ±0,05 mm |
| Ανεκτικότητα γωνίας σφήνας | ±0,1° |
| Προσανατολισμός οπτικού άξονα | ±0,5° |
| Πλατεία | λ/4 @ 632,8nm |
| Ποιότητα της επιφάνειας | 20-10 |
| Επικάλυψη AR | R<0,2% @1550nm±40nm |
| Τυπικό μέγεθος | 1.25mmx1.25mmx0.5mm με σφήνα 13o ή 15o, phi=22.5o |
ΛΙΝΒΟ3είναι επίσης ένας καλός ακουστικό-οπτικός κρύσταλλος και χρησιμοποιείται για επιφανειακό ακουστικό κύμα (SAW) πλακίδας και A-O διαμορφωτές.3Κρυστάλλοι σε πλακίδια, σφαιρίδια, τελικά εξαρτήματα και εξαρτήματα κατασκευασμένα για ειδικούς σκοπούς.
Τυπικές ιδιότητες SAW
| Τύπος κοπής | SAW Ταχύτητα Vσ(m/s) | Ηλεκτρομηχανικός συντελεστής ζεύξης K2σ(%) | Συντελεστής θερμοκρασίας της ταχύτητας TCV (10-6/°C) | Συντελεστής θερμοκρασίας καθυστέρησης TCD (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Τυπικές προδιαγραφές
| Προδιαγραφές | Μπουλέ | Σφραγίδες | ||
| Διάμετρος | Φ3' | Φ4" | Φ3' | Φ4" |
| Μέγεθος ή πάχος (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Προσανατολισμός | 127.86°Y,64°Y,135°Y,X,Y,Z, και άλλες διακοπές | |||
| Αναφορά.Καθαρός προσανατολισμός | X,Y | |||
| Σημείωση.Κοντό μήκος | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Προσωρινή γυαλιστερότητα | / | Γυαλισμένος καθρέφτης 5-15 Å | ||
| Πίσω πλάγια λαπ | / | 00,3-1,0 μm | ||
| Πλανότητα (μm) | / | ≤ 15 | ||
| Πύργος (μm) | / | ≤ 25 | ||
Η Crystro μπορεί να προσφέρει άλλα μεγέθη και προδιαγραφές πλακιδίων κατόπιν αιτήματος.
|
|
