Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Στοιχείο: | Βαθμός κρύσταλλο ΠΡΙΟΝΙΩΝ LiNbO3 | Σημείο τήξης: | 1253℃ |
---|---|---|---|
Κρύσταλλο Sturucture: | Τρίγωνη, διαστημική ομάδα R3c, ομάδα 3m σημείου | Πυκνότητα: | 4.64g/cm3 |
Σειρά διαφάνειας: | 420-5200nm | Συντελεστής απορρόφησης: | ~0.1%/cm @1064nm |
Διαθλαστικοί δείκτες: | ne=2.156, no= το 2.232@1064nm | Προέλευση: | Κίνα |
Υψηλό φως: | Βαθμός γκοφρέτα ΠΡΙΟΝΙΩΝ linbo3,Niobate λίθιου βαθμού ΠΡΙΟΝΙΩΝ γκοφρέτα,οπτική LiNbO3 γκοφρέτα acousto |

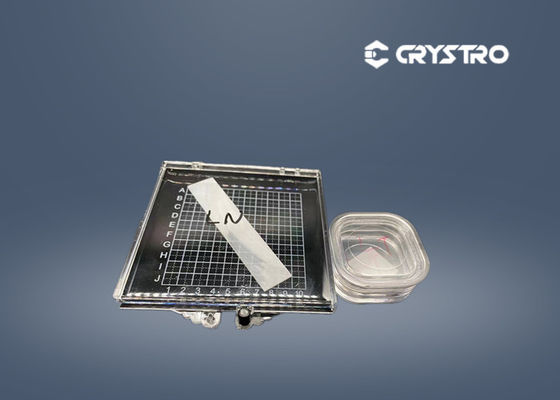

Βαθμός κρύσταλλο ΠΡΙΟΝΙΩΝ LiNbO3
Το LiNbO3 κρύσταλλο συνδυάζει το χαμηλότερο κόστος, τις καλές μηχανικές και σωματικές ιδιότητες καθώς επίσης και την υψηλή οπτική ομοιογένεια. Επομένως, LiNbO3 σφήνες έχει χρησιμοποιηθεί ευρέως στους μονωτές και τους κυκλοφορητές ινών.
Το LiNbO3 είναι επίσης ένα καλό ακουστικοοπτικό κρύσταλλο και χρησιμοποιημένος για τους διαμορφωτές γκοφρετών ακουστικών κυμάτων επιφάνειας (ΠΡΙΟΝΙ) και AO. Το Crystro παρέχει τον ακουστικό βαθμό LiNbO (ΠΡΙΟΝΙΩΝ)3 κρύσταλλα στις γκοφρέτες, την όπως-περικοπή boules, τα τελειωμένα συστατικά και κατασκευασμένα τα συνήθεια στοιχεία.
Το Anhui Crystro συμμετέχει στις εκθέσεις ειδών κάθε χρόνο: Κόσμος λέιζερ Photonics Μόναχο, της Σαγκάη, της δύσης Photonics στο Σαν Φρανσίσκο, CIOE σε Shenzhen, κ.λπ.
Το Crystro παρέχει:
Χαρακτηριστικές ιδιότητες ΠΡΙΟΝΙΩΝ
Τύπος περικοπών | ΠΡΙΟΝΙ Ταχύτητα Εναντίον (m/s) | Ηλεκτρομηχανικός Παράγοντας Κ2s συζεύξεων (%) | Θερμοκρασία Συντελεστής Ταχύτητα TCV (10-6/℃) | Θερμοκρασία Συντελεστής Καθυστέρηση TCD (10-6/℃) |
127.86 ° Υ-Χ | 3970 | 5.5 | -60 | 78 |
Υ-Χ | 3485 | 4.3 | -85 | 95 |
Χαρακτηριστικές προδιαγραφές
Προδιαγραφές | Boule | Γκοφρέτα | ||
Διάμετρος | Φ3» | Φ4» | Φ3» | Φ4» |
Μήκος ή πάχος (χιλ.) | ≤100 | ≤50 | 0.35-0.5 | |
Προσανατολισμός | 127.86°Y, 64°Y, 135°Y, Χ, Υ, Ζ, και άλλο που κόβεται | |||
Ref.Flat προσανατολισμός | Χ, Υ | |||
Ref.Flat μήκος | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
Στίλβωση μπροστινής πλευράς | / | Ο καθρέφτης γυάλισε 5-15 Å | ||
Περιτύλιξη πίσω πλευράς | / | 0.31.0μm | ||
Λειότητα (μm) | / | ≤15 | ||
Τόξο (μm) | / | ≤25 |
Το Crystro μπορεί να προσφέρει άλλες μέγεθος και προδιαγραφή των γκοφρετών κατόπιν αιτήματος.
Δομή κρυστάλλου | Τρίγωνη, διαστημική ομάδα R3C, ομάδα 3m σημείου |
Παράμετροι κυττάρων | a=5.148 Å, c=13.863 Å |
Σημείο τήξης | 1253οΓ |
Θερμοκρασία κιουριού | 1140οΓ |
Σκληρότητα Mohs | 5 |
Πυκνότητα: | 4.64 g/cm3 |
Υγροποίηση | Κανένας |
Οπτική ομοιογένεια | ~ 5x10-5 το /cm |
Σειρά διαφάνειας | 420 -- 5200 NM |
Συντελεστής απορρόφησης | ~0.1%/cm @ 1064 NM |
Διαθλαστικοί δείκτες σε 1064nm (Καθαρό LN) |
ne= 2,146, κανένα = 2,220 @ 1300 NM ΝΕ = 2,156, κανένας = 2,232 @ 1064 NM ΝΕ = 2,203, κανένας = 2,286 @ 632,8 NM |
Συντελεστής θερμικής επέκτασης (@ 25οΓ) |
το //a, 2.0x10-6το /K |
το //c, 16.7x10-6το /K | |
Συντελεστής θερμικής αγωγιμότητας: | 38 W/m/K σε 250 οΓ |
Θερμικός οπτικός συντελεστής | dno/dT=-0.874x10-6το /K σε 1,4 µm dne/dT=39.073x10-6το /K σε 1,4 µm |
Οι εξισώσεις Sellmeier (καθαρό LN)) (λ σε µm) |
αριθ.2= 4.9048+0.11768/(λ2-0.04750)- 0.027169λ2 ΝΕ2= 4.5820+0.099169/(λ2-0.04443)- 0.021950λ2 |
