| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | Ειδικότερα: |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 4-5 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

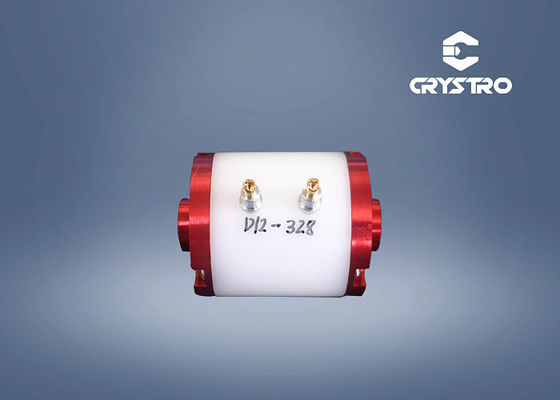

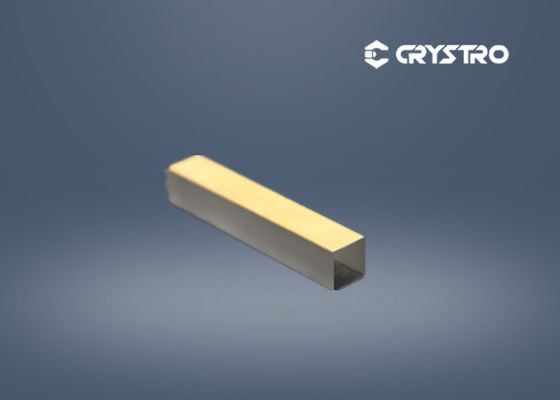

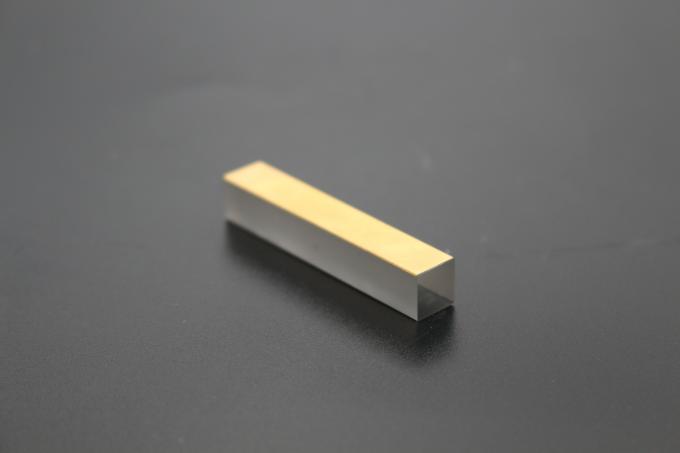

9 X 9 X 25 mm LiNbO3 Crystal για διακόπτη EO Q
ΛΙΝΒΟ3Χρησιμοποιείται επίσης ευρέως ως ηλεκτρο-οπτικοί διαμορφωτές και O-switches για τα λέιζερ Nd: YAG, Nd: YLF και Ti: Sapphire, καθώς και ως διαμορφωτές για τις οπτικές ίνες.Ο ακόλουθος πίνακας περιλαμβάνει τις προδιαγραφές ενός τυπικού LiNbO3Το φως διαδίδεται στον άξονα z. Οι ηλεκτρο-οπτικοί συντελεστές του LiNbO3είναι: r33= 32 pm/V, r31= 10 μ.μ./V, r22= 6,8 pm/V σε χαμηλή συχνότητα και r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V σε υψηλή ηλεκτρική συχνότητα.π=λd/no3γγ1, γγ= ((nε/nΟ)3γ33-γ13.
Διατίθενται τόσο καθαροί κρυστάλλοι LN όσο και κρυστάλλοι LN (MgO:LN) με ντόπιση χρυσού στις πλευρικές επιφάνειες των ηλεκτροδίων.
Το Crystro παρέχει:
Προδιαγραφές των εξαρτημάτων LN EO:
| Διαστρέβλωση κύματος: | Λιγότερο από λ/8 @ 633 nm |
| Διάσταση ανοχής: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Ανοιχτό άνοιγμα: | > 90% κεντρική περιοχή |
| Πλατεία: | λ/8 @ 633 nm |
| Ποιότητα επιφάνειας: | Σπατάλη/σκαφή 10/5 ανά MIL-O-13830A |
| Παράλληλος: | Καλύτερα από 20 τόξα δευτερολέπτων |
| Διορθωτικότητα: | 5 λεπτά τόξου |
| Ανεπάρκεια γωνίας: | Δθ < 0.5oΔφ < 0.5o |
ΛΙΝΒΟ3Προδιαγραφές Q-switch:
| Μέγεθος | 9 × 9 × 25 mm3ή 4 X 4 X 15 mm3 |
| Άλλα μεγέθη είναι διαθέσιμα κατόπιν αιτήματος | |
| Ανεκτικότητα μεγέθους | Άξονας Z: ± 0,2 mm |
| Άξονας Χ και άξονας Υ: ± 0,1 mm | |
| Τσάνφερ | λιγότερο από 0,5 mm σε |
| Ακριβότητα του Προσανατολισμού | Ο άξονας Z: < ±5′,Ο άξονας X και ο άξονας Y: < ±10′ |
| Παράλληλος | < 20 ′′ |
| Τελείωσε. | 10/5 γρατζουνιά/σκαφή |
| Πλατεία | λ/8 σε 633nm |
| Επικάλυψη AR | R<0,2% @1064nm |
| Ηλεκτρόδια | Χρυσό/χρωμικό επίχρισμα σε εικονοστοιχίες |
| Διαστρέβλωση κύματος | < λ/4 @633nm |
| Ποσοστό εξαφάνισης | > 400:1 @633nm, φ δέσμη 6 mm |
