| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | CR220129-07 |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 4-5 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

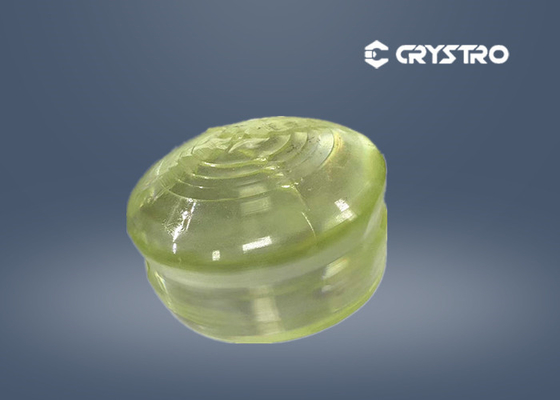

NLO Νιοβατικό νιόβατο λιθίου Οπτικός κρυστάλλος που χρησιμοποιείται στην οπτική επικοινωνία
Ο κρύσταλλος LiNbO3 (Νιοβατικό Λιθίου) χρησιμοποιείται ευρέως ως διπλασιαστής συχνότητας για μήκος κύματος > 1 mm και οπτικούς παραμετρικούς ταλαντωτές (OPOs) που αντλούνται σε 1064 nm.Λόγω των μεγάλων ηλεκτρο-οπτικών και ακουστο-οπτικών συντελεστών του.
Διατίθενται τόσο καθαροί κρυστάλλοι LN όσο και κρυστάλλοι LN (MgO:LN) με ντόπιση χρυσού στις πλευρικές επιφάνειες των ηλεκτροδίων.
Το MgO ντοπαρισμένο LiNbO3 (MgO:LN) έχει παρόμοιες γραμμικές οπτικές ιδιότητες με το καθαρό LiNbO3, αλλά το κατώτατο όριο φωτοαποθλαστικής βλάβης είναι πολύ υψηλότερο.
Ο ΚρίστροLiNbO3κρυστάλλιοκαλλιεργείται απόΤσόκραλσκιΜέθοδος. Η μέγιστη διάμετρος φτάνει τα 4 ίντσες, είναι τώρα το μεγαλύτεροΜεγέθους σε αυτό το αρχείο, εμείςΤα μαγνητο-οπτικά μονοκρυστάλλια όπως GGG,SGGG,TGG,TSAG είναι τα κύρια προϊόντα μας.
Το Crystro παρέχει:
Βασικές ιδιότητες του LiNbO3:
| Κρυστάλλινη δομή | Τριγωνική, ομάδα διαστήματος R3c, ομάδα σημείων 3m |
| Σημείο τήξης | 1253°C |
| Σκληρότητα Mohs | 5 |
| Σφιχτότητα | 40,64 g/cm3 |
| Απολαυστικότητα | Κανένα |
| Οπτική ομοιογένεια | ~ 5x10- 5/cm |
| Πεδίο διαφάνειας | 420-5200nm |
| Συντελεστής απορρόφησης | ~ 0,1%/cm @1064nm |
| Δείκτες διάθλασης σε 1064 nm | nε=2.146, no= 2,220@1300nm nε=2.156, no=2,232@1064nm nε=2.203, no=2,286@632,8nm |
| Συντελεστές θερμικής διαστολής (σε 25°C) | Α,2.0x10-6- Κ.Α.2.2x10-6/K |
| Συντελεστές θερμικής αγωγής | 38 W/m/K σε θερμοκρασία 25°C |
| Θερμικοί οπτικοί συντελεστές | ΔΝo/dT=-0,874 x 10-6/K σε 1,4 μm dnε/dT=39.073 x 10-6/K σε 1,4 μm |
| Οι εξισώσεις Sellmeier (λ σε μm) | no2=4,9048+0,11768/(λ2-0.04750) -0.027169λ2nε2=4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Η Crystro μπορεί να προσφέρει:
| Οπτική ποιότητα LiNbO3 | Κατηγορία SAW LiNbO3 | |
| Προσανατολισμός | Διάτρηση Χ, διάτρηση Ζ (+/- 0,2°) | Ζ-κοπή, Y-κοπή, |
| Y-cut 36° off, Y-cut 64° off, Y-cut 128° off | ||
| Πρωτογενής προσανατολισμός | 22mm+/-2mm (3 ίντσες) | 22mm+/-2mm (3 ίντσες) |
| 32 mm+/-2 mm (4 ίντσες) | 32 mm+/-2 mm (4 ίντσες) | |
| Τυπικό μέγεθος | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10mm +/- 0,1mm | 10x10mm +/- 0,1mm | |
| Ή άλλους | Ή άλλους | |
| Δάχος | 500μm +/-20μm | 500μm +/-20μm |
| 1000μm +/-20μm | 1000μm +/-20μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Χωρισμός | Χωρισμένα με ένα ή και τις δύο πλευρές | Χωρισμένα με ένα ή και τις δύο πλευρές |
| Επιφάνεια: 20/10 ή 10/5 | Επιφάνεια: 20/10 ή 10/5 | |
| TTV | ≤10um | ≤10um |
| Θερμοκρασία Curie | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Τεχνητήριες θήκες | Στρογγυλοποίηση των άκρων | Στρογγυλοποίηση των άκρων |
Βίντεο
Βίντεο
Βίντεο
|
|
| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | CR220129-07 |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |

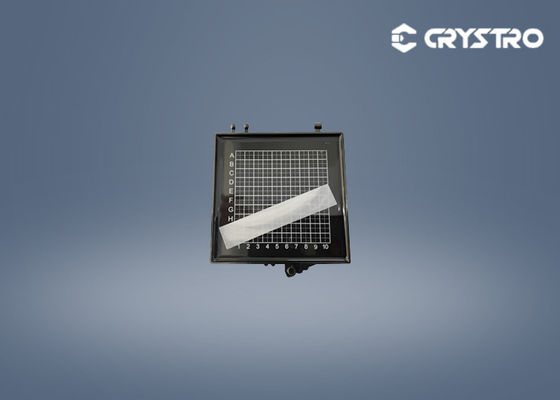

| Πληροφορίες συσκευασίας: | Διαφανές καθαρό κιβώτιο |
