| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | CR220129-08 |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |
| Χρόνος παράδοσης: | 4-5 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |

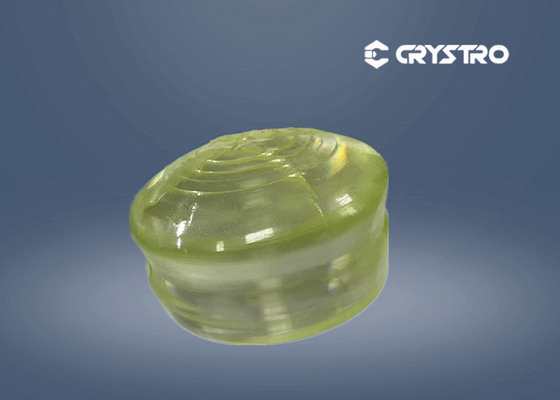

SAW βαθμός LiNbO3 μονοκρυστάλλιο για ακουστο-οπτικές συσκευές
Ο ΚρίστροLiNbO3κρυστάλλιοκαλλιεργείται απόΤσόκραλσκιΜέθοδος. Η μέγιστη διάμετρος φτάνει τα 4 ίντσες, είναι τώρα το μεγαλύτεροΜεγέθους σε αυτό το αρχείο, εμείςΤα μαγνητο-οπτικά μονοκρυστάλλια όπως GGG,SGGG,TGG,TSAG είναι τα κύρια προϊόντα μας.
Το LiNbO3 είναι ένας μη γραμμικός κρυστάλλος οπτικής ποιότητας, χρησιμοποιείται ευρέως σε παραμετρικούς ταλαντωτές, διπλασιασμό συχνότητας, ακουστο-οπτικές συσκευές, οπτικούς διαμορφωτές.Το MgO-doped LiNbO3 μπορεί αποτελεσματικά να αυξήσει το κατώτατο όριο βλάβης του κρυστάλλου LiNbO3.
Διατίθενται τόσο καθαροί κρυστάλλοι LN όσο και κρυστάλλοι LN (MgO:LN) με ντόπιση χρυσού στις πλευρικές επιφάνειες των ηλεκτροδίων.
Το MgO ντοπαρισμένο LiNbO3 (MgO:LN) έχει παρόμοιες γραμμικές οπτικές ιδιότητες με το καθαρό LiNbO3, αλλά το κατώτατο όριο φωτοαποθλαστικής βλάβης είναι πολύ υψηλότερο.
Το Crystro παρέχει:
Εφαρμογές Κρυστάλλων LiNbO3:
1- Τύποι. - Τύποι.
2. Q-συνδέτες
3. Μονταλοποιητές φάσης
4. Περαιτέρω ακουστικά κύματα (SAW)
Βασικές ιδιότητες του LiNbO3:
| Μέθοδος ανάπτυξης | Μέθοδος Czochralski |
| Κρυστάλλινη δομή | Τριγωνικό σύστημα |
| Σταθερή πλέγματος | a=b=5,148Å c=13,863 Å |
| Σημείο τήξης | 1250°C |
| Θερμοκρασία Curie | 1142 °C |
| Σφιχτότητα | 40,64 g/cm3 |
| Σκληρότητα Mohs | 5 |
| Περιοχή φασματικής μετάδοσης | 0.4-2.9um |
| Δείκτης διάθλασης | Ο αριθμός = 2,286 ne = 2,203 (632,8nm) |
| Μη γραμμικός συντελεστής | D33=34.45, d31=d15=5.95, d22=13,07 (PMV)-1) |
| Ηλεκτρο-οπτικός συντελεστής | Γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 ((pmv-1) |
| Περιοχή φασματικής μετάδοσης | 370 - 5000nm > 68% (632,8nm) |
| Συντελεστής θερμικής διαστολής | Α11=15,4 x 10-6/k, a33=7,5 x 10-6/k |
| Οπτική ποιότητα LiNbO3 | Κατηγορία SAW LiNbO3 | |
| Προσανατολισμός | Διάτρηση Χ, διάτρηση Ζ (+/- 0,2°) | Ζ-κοπή, Y-κοπή, |
| Y-cut 36° off, Y-cut 64° off, Y-cut 128° off | ||
| Πρωτογενής προσανατολισμός | 22mm+/-2mm (3 ίντσες) | 22mm+/-2mm (3 ίντσες) |
| 32 mm+/-2 mm (4 ίντσες) | 32 mm+/-2 mm (4 ίντσες) | |
| Τυπικό μέγεθος | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10mm +/- 0,1mm | 10x10mm +/- 0,1mm | |
| Ή άλλους | Ή άλλους | |
| Δάχος | 500μm +/-20μm | 500μm +/-20μm |
| 1000μm +/-20μm | 1000μm +/-20μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Χωρισμός | Χωρισμένα με ένα ή και τις δύο πλευρές | Χωρισμένα με ένα ή και τις δύο πλευρές |
| Επιφάνεια: 20/10 ή 10/5 | Επιφάνεια: 20/10 ή 10/5 | |
| TTV | ≤10um | ≤10um |
| Θερμοκρασία Curie | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Τεχνητήριες θήκες | Στρογγυλοποίηση των άκρων | Στρογγυλοποίηση των άκρων |
Βίντεο
Βίντεο
Βίντεο
|
|
| Ονομασία μάρκας: | Crystro |
| Αριθμός μοντέλου: | CR220129-08 |
| MOQ: | 1pc |
| τιμή: | USD 20~200/pc |

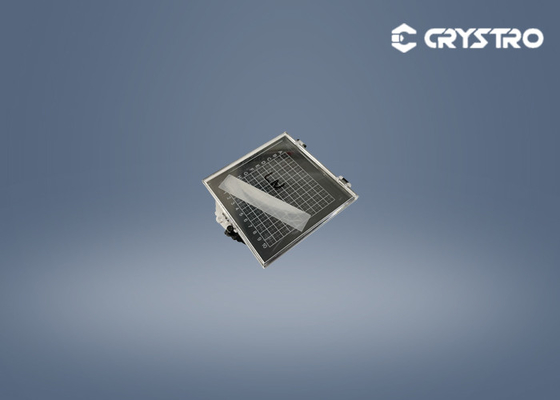

| Πληροφορίες συσκευασίας: | Διαφανές καθαρό κιβώτιο |
